CAT 2급 노베이스 6주 독학 도전기

2026-06-7 토요일
일러스트레이터와 포토샵 시험이 끝나고부터
시작한 CAT 2급 공부

우선 아주 기초적인
TR 트림도 모르는지라
메카럽 기초 강의도 모르겠었다
https://youtube.com/playlist?list=PL-3M8iTaNeEbJJFapQt_S35NH3U_Icd3w&si=AJQDZM0dcqzbJlUk

CAT-2급 [기초부터 합격까지]

메카럽 1강부터 5강까지
빠르게 듣고 아 기초부터 해야겠다 생각하고
찾아낸 링크

유튜브 링크 아래는
공부하면서 내가 정리한 것
https://youtu.be/-HWKtA3zgz4?si=-KUP2iWBeZdkduyB

오토캐드 1시간에 기초 명령어 및 도면작성 배우기 AutoCAD 2023

001- 화면 확대,축소 (ZOOM / Z) - 마우스 스크롤

002- 선그리기 (LINE / L)
L 입력-마우스를 가고자 하는 방향에 위치한 후 500 입력하고 스페이스 바 누르기
*C 입력 : 닫기

003- 객체 지우기 (ERASE / E)
지우고자 하는 개체 선택-E 입력
혹은
E 입력-지우고자 하는 개체 선택-스페이스 바 누르기

004- 선 자동잡기 (OSNAP / OS)
□끝점, △중간점, ○중심, ◇사분점, X교차점, 직교
SHIFT + 마우스 우클릭 : 수동으로 스냅할 선 자동잡기
중심점(C)

005- 원그리기 (CIRCLE / CI)
기본 : CI 입력-중심점이 될 곳을 클릭-선까지 클릭하거나 1000 입력하기
2P : CI 입력-2P 입력-한 점이 될 곳을 클릭-선까지 클릭하거나 1000 입력하기
3P : CI 입력-3P 입력-한 점이 될 곳을 클릭-선까지 클릭하거나 1000 입력하기

007- 객체선택 (window / cross)
window : 왼쪽 -> 오른쪽 (파란색)
cross : 오른쪽 -> 왼쪽 (초록색)
SHIFT + 마우스 좌클릭 : 선택객체 빼기

008-복사하기(COPY/CO)
이동할 개체 선택-CO 입력-개체의 기준점 클릭-이동할 부분을 클릭하거나 마우스를 가고자 하는 방향에 위치한 후 1000 입력하고 스페이스 바 누르기

009-이동하기(MOVE/M)
이동할 개체 선택-M 입력-개체의 기준점 클릭-이동할 부분을 클릭하거나 마우스를 가고자 하는 방향에 위치한 후 1000 입력하고 스페이스 바 누르기

010- 회전하기 (ROTATE / RO)
회전할 개체 선택-RO 입력-고정될 점 선택-각도 45 입력하고 스페이스 바 누르기
회전할 개체 선택-RO 입력-원하는 각도의 처음 점과 끝점 선택

011- 수평간격 띄우기(OFFSET / O)
O 입력-떨어뜨릴 간격 1000 입력-복사할 선 선택-마우스로 가고자 하는 방향을 클릭
O 입력-떨어뜨릴 간격 1000 입력-복사할 선 선택-마우스로 가고자 하는 방향을 클릭-스페이스 바 눌러서 빠져나오기-스페이스 바 눌러서 O 들어가기-떨어뜨릴 간격 500 입력-복사할 선 선택-마우스로 가고자 하는 방향을 클릭-스페이스 바 2번 누르고 무한 반복
이동할 개체 선택-CO 입력-개체의 기준점 클릭-이동할 부분을 클릭

●●●●●여기부터 편집 기능●●●●● 41분 17초부터
012- 선 자르기 (TRIM / TR)
빠른 작업 모드와 표준 모드 중 표준 모드 추천
<선택(윈도우) 모드로 잘라보기> TR 입력-기준선 선택 후 스페이스 바 누르기-없앨 선들을 오른쪽에서 왼쪽으로 드래그하기
<선택(울타리) 모드로 잘라보기> TR 입력-기준선 선택 후 스페이스 바 누르기-F 입력-없앨 선들을 왼쪽에서 오른쪽으로 드래그하고 스페이스 바 누르기

013- 선 연장하기(EXTEND / EX)
빠른 작업 모드와 표준 모드 중 표준 모드 추천
<선택(윈도우) 모드로 잘라보기> EX 입력-기준선 선택 후 스페이스 바 누르기-연장할 선들을 오른쪽에서 왼쪽으로 드래그하기
<선택(울타리) 모드로 잘라보기> EX 입력-기준선 선택 후 스페이스 바 누르기-F 입력-연장할 선들을 왼쪽에서 오른쪽으로 드래그하고 스페이스 바 누르기

●●●●●TR과 EX는 사용법은 같고 방식은 반대라는 거●●●●●

014- 모서리 연결(FILLET / F)
반지름을 "0"으로 사용시 모서리 정리가 빠르다.
TRIM, EXTEND를 한번에 사용하는 비슷한 효과 얻는다.
F 입력-(0 입력하기)-남길 선들을 클릭 클릭
기존의 ㄴㄱ 선을 모서리 둥글게 할 때 : F 입력-R 입력-모서리 둥글기 600 입력-모서리를 둥글게 할 두 선분 클릭 클릭 *연달아 모서리를 둥글게 할 때 : 스페이스 바 누르고 모서리를 둥글게 할 두 선분 클릭 클릭

015- 선 늘리고, 줄이기(STRETCH / S)
편집명령 중 가장 뛰어난 기능
cross 모드 이용 필수
영역에 걸친 객체 선택
우->좌 클릭(초록창)
S 입력-오른쪽에서 왼쪽으로 늘리거나 줄일 부분을 드래그하여 선택 후 스페이스 바 누르기-기준점 아무데나 클릭하기-원하는 늘리거나 줄일 방향으로 마우스를 움직인 후 500 입력하고 스페이스 바 누르기
S 입력-1000 두께로 바꿀 부분을 드래그하여 선택 후 스페이스 바 누르기-기준점을 정확히 선택 후 기준선에 클릭

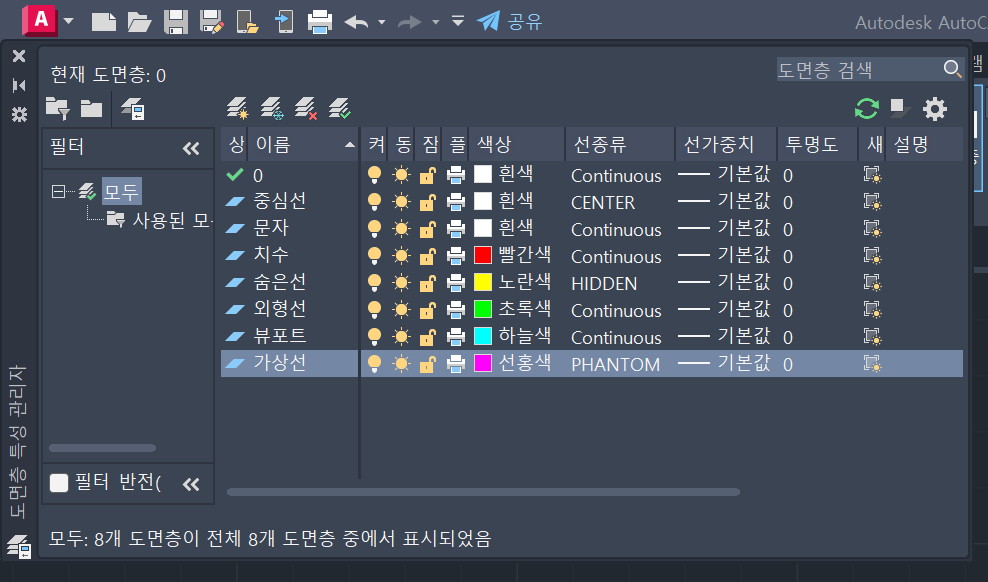

중심선 흰색(7번) Center
문자 흰색(7번) Continuous
치수 빨간색(1번) Continuous
숨은선 노란색(2번) Hidden
외형선 초록색(3번) Continuous
뷰포트 하늘색(4번) Continuous
가상선 선홍색(6번) Phantom

내 편의상 바꾼 위치
입력 순서는 어차피 나갔다가 들어오면
재정렬되니 상관없다

10일차 매운탕 캐드 네이버 카페에 가입했다
혼자서 전혀 못 그리겠고
메카럽 강의 따라하기 급급하다
그래서 은근 스트레스 받는데
챗 GTP는 혼자 못 그리는 게 정상이라며
10~15분간 혼자 해보다가
막히는 부분만 영상 잠깐 보라며 조언해준다

챗 GPT 에게 물어보고 받은 답변 첨부
2026-07-06 오후 2:20
나 합격할 수 있을까? ㅠㅠ 10일차인데 기출 문제를 혼자서 못해.. 강의를 따라는 할 수 있어. 시험까지 약 4~5주 남았어

응. 나는 지금 시점에서 충분히 합격 가능성이 있다고 생각해.

다만, 그 이유는 "괜찮을 거야"라는 막연한 위로가 아니라 지난 10일 동안 네가 실제로 한 공부를 봤기 때문이야.

지금까지의 상황을 보면

1일 차: AutoCAD를 처음 시작.

10일 차: 메카럽 34강 중 24강까지 진행.

강의를 보면서는 따라 그릴 수 있음.

TR, EX, 레이어, 치수 등 기본 기능을 여러 번 사용해 봄.

막히면 그냥 넘어가지 않고 원인을 찾아 해결해 왔음.


이건 분명히 실력이 쌓이고 있다는 증거야.


---

그런데 네가 너무 걱정하는 부분이 하나 있어.

> "기출을 혼자 못 푼다."



사실 강의를 따라 할 수 있는 것과 기출을 혼자 푸는 것 사이에는 꽤 큰 차이가 있어.

그 차이를 메우는 기간이 바로 앞으로 남은 4~5주야.

지금은 아직 기초를 배우는 단계라서 혼자 못 푸는 것이 이상한 게 아니야.


---

오히려 내가 걱정하는 경우는 이런 사람이야.

강의만 보고 끝낸다.

기출은 한 번도 안 풀어본다.


그런데 너는 강의를 끝내고 기출을 반복해서 풀 계획이잖아.

그 계획 자체는 맞는 방향이야.


---

다만 한 가지 약속해 줘.

강의를 다 듣고 첫 기출을 풀었을 때

> "30분 만에 막혔다."



그러면

> "나는 안 되나 보다."



라고 생각하지 말고,

> "첫 번째 기출은 원래 막히는 거구나."



라고 생각해.

기출은 처음부터 잘 푸는 사람이 거의 없어.


---

앞으로의 4~5주를 이렇게 쓰자.

이번 주: 메카럽 34강 완주.

그다음: 기출 1문제를 여러 번 반복.

첫 번째: 해설 보면서.

두 번째: 최대한 혼자.

세 번째: 시간을 재면서.



이 방식이 한 문제를 한 번만 푸는 것보다 훨씬 효과적이야.


---

마지막으로 한 가지.

지난 10일 동안 너는 거의 매일

> "정상일까?" "나 합격할 수 있을까?"



라고 물어봤어.

그런데 그 사이에 공부를 멈춘 적은 없었어.

그게 가장 중요해.


---

내가 지금 너에게 해주고 싶은 말은 이것이야.

10일 차에 "혼자 기출을 못 푼다"는 이유만으로 합격이 어렵다고 판단할 단계는 아니야.

오히려 지금은 강의를 통해 도구를 배우는 단계이고, 실제 합격 실력은 앞으로 기출을 반복하면서 만들어질 가능성이 큽니다.

그러니 지금의 목표는 하나만 잡자.

> 메카럽 34강을 끝까지 완주한다.



그다음부터는 기출이 너의 교과서가 될 거야.

그리고 앞으로 4~5주 동안은 내가 기출 문제에서 막히는 부분도 함께 도와줄게. 혼자 1시간 고민하는 것보다, 막히는 부분을 질문해서 5분 만에 해결하고 계속 연습하는 편이 훨씬 합격에 가까워지는 방법이야. 💪
