13) 프리캐드 잘라내기 구멍 내는 법 돌출 컷 Pocket

프리캐드를 처음 접하는 사람은 아주 기초적인 것도 몰라 헤맨다. 비전공자가 처음 시작할 때 꼭 읽어야 하는 안내 가이드를 작성해봤다.



프리캐드 돌출 컷 잘라내기

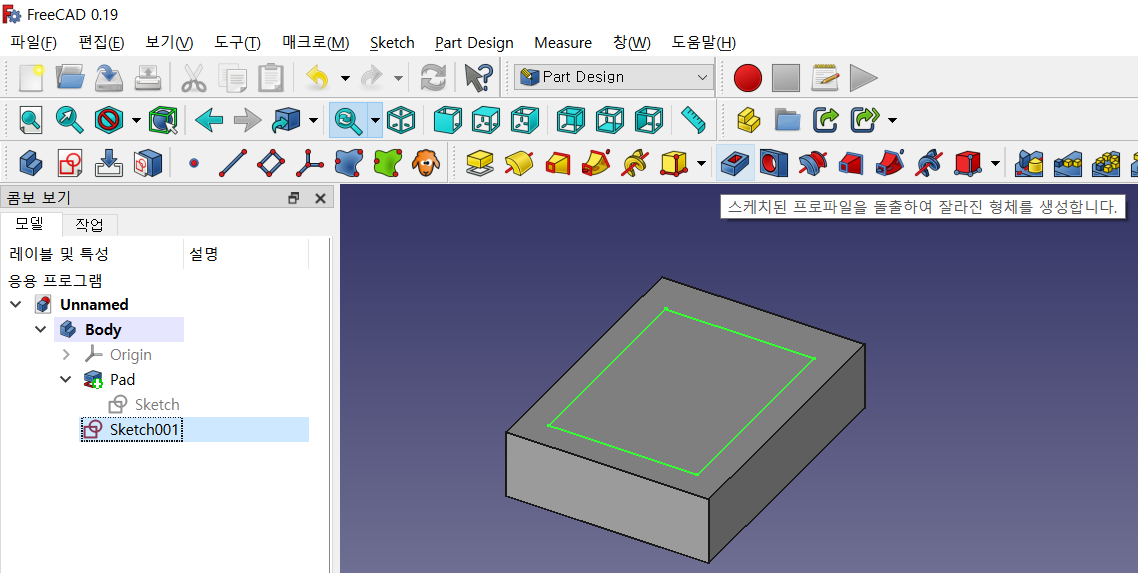

콤보 보기-모델 창에서 들어가게 하고 싶은 스케치를 클릭한 다음 파란 육면체 안에 빨간색으로 들어간 아이콘을 누른다. Body나 Pad를 클릭한 상태에서 아이콘 누르면 안 된다.

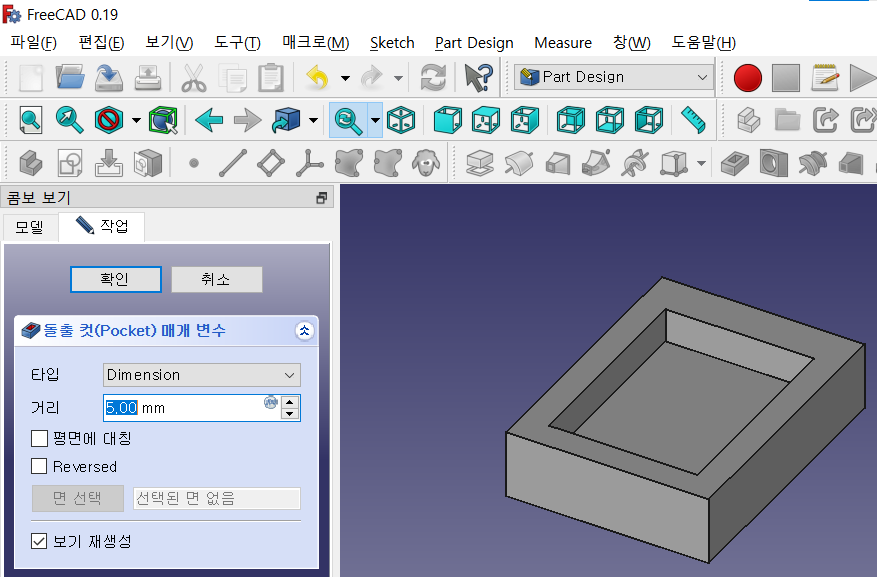

잘라내고 싶은 치수를 입력 후 확인을 누른다.

예시 그림에서 돌출된 길이가 10 mm인데 10 이상 돌출 컷 거리를 입력하면 뻥 뚫리고, 10 미만이면 바닥이 보이게 일부만 잘라진다.

Pad는 돌출이고 Pocket은 돌출 컷이다.

콤보 보기-모델 창에서 Pad와 Pocket이 각각 생겼다.
