8) 프리캐드 직선 그리는 법 제약조건 치수 넣는 법 치수 변경 방법

프리캐드를 처음 접하는 사람은 아주 기본적인 것도 몰라 헤맨다. 비전공자가 처음 시작할 때 꼭 읽어야 하는 안내 가이드를 작성해봤다.

1. 사각형 그리기 - 6)에 있음
2. 원 그리기 - 7)에 있음
3. 직선 그리기 - 8)에 있음

3. 직선 그리기

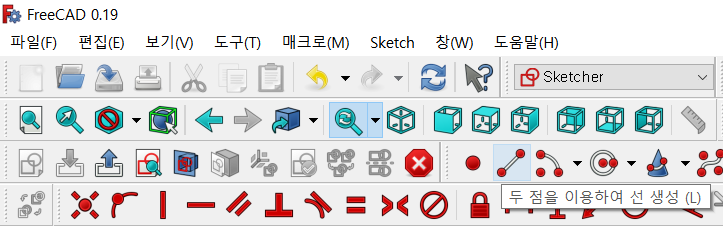

'두 점을 이용하여 선 생성 (L)'을 누른다.
Sketcher 상태가 되는 방법은 스케치 생성하는 건데, 그건 4) 프리캐드 시작하기 - 스케치 생성하는 법을 참고.
직선의 한 점이 있을 곳 클릭 후, 다른 점이 있을 곳을 클릭하면 직선이 완성된다.

3-1. 직선 길이 넣는 법

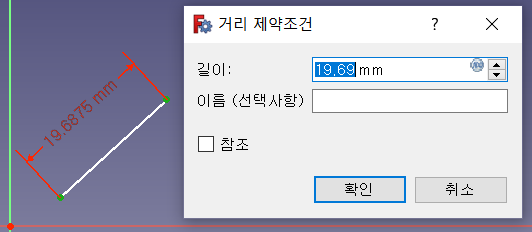

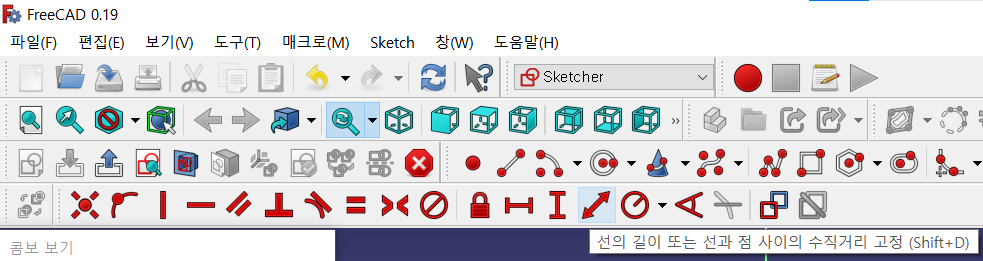

'선의 길이 또는 선과 점 사이의 수직거리 고정 (Shift+D)'을 누른 뒤 직선의 점과 점을 누르면 거리 제약조건 창이 나온다. 혹은 직선 자체를 누르면 한번에 거리 제약조건 창이 나온다.

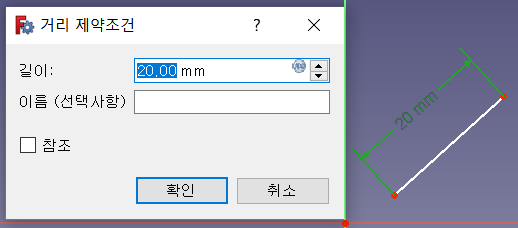

길이 숫자를 넣은 뒤 확인을 누른다.

3-2. 직선 길이 변경 방법

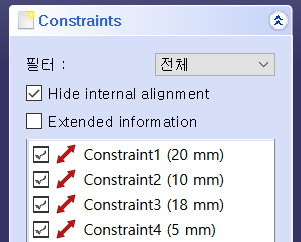

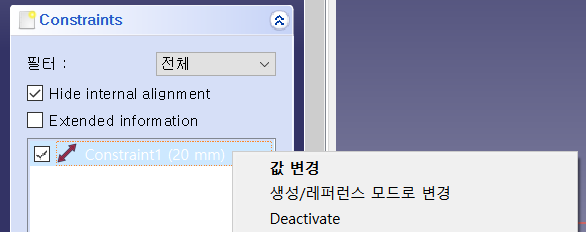

왼쪽 콤보 보기 창의 작업에서 Constraints에 보면 직선 ↔ 모양과 치수 mm 가 있는 줄이 있을 것이다.
클릭 후 마우스 오른쪽 클릭해 값 변경을 누르면 거리 제약조건 창이 뜬다.

길이 변경 후 확인을 누르면 길이 수정이 가능하다.

3-3. 직선 제약 조건

제약 조건이 2가지인 경우와 4가지인 경우로 나뉜다.

3-3-1. 제약 조건 2가지

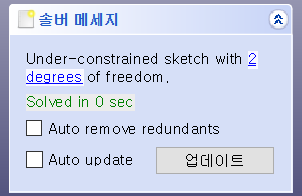

2가지인 경우는 직선의 한 점을 원점(0,0)으로하거나 X축 혹은 Y축 위에 두었을 때이다.
스케치 생성할 때 XY평면으로 만들었다고 가정하고 설명하겠다.

직선 구속 조건 2가지
첫째, 직선 길이
둘째, 직선 한 점과 X축 혹은 Y축의 거리

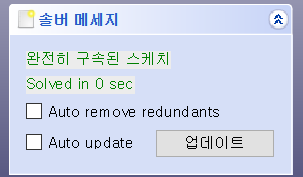

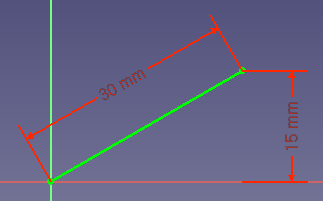

원점부터 시작했을 때

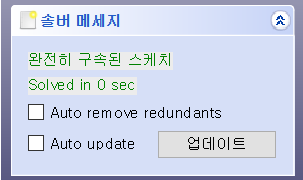

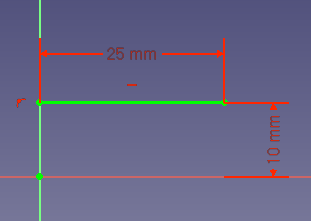

X축 혹은 Y축 위에서부터 시작했을 때

3-3-2. 제약 조건 4가지

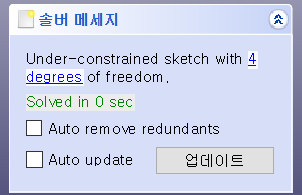

직선의 2 점 중 아무것도 X축 혹은 Y축에 접하지 않았을 때 제약 조건이 4가지가 된다.

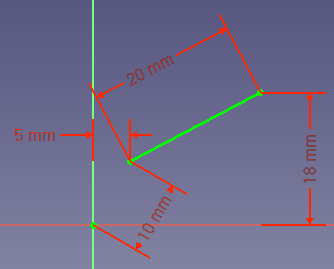

직선 구속 조건 4가지
첫째, 직선 길이
둘째, 직선 한 점과 원점(0,0) 사이의 거리
셋째, 직선 한 점과 X축 사이의 거리
넷째, 직선 한 점과 Y축 사이의 거리
