7) 프리캐드 도형 원 그리는 법 제약조건 치수 넣는 법 치수 변경 방법

프리캐드를 처음 접하는 사람은 아주 기본적인 것도 몰라 헤맨다. 비전공자가 처음 시작할 때 꼭 읽어야 하는 안내 가이드를 작성해봤다.



1. 사각형 그리기 - 6)에 있음

2. 원 그리기 - 7)에 있음

3. 직선 그리기 - 8)에 있음



2. 원 그리기

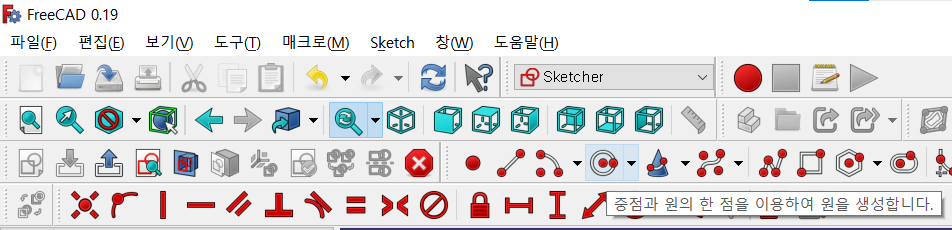

'원 생성' 혹은 '중점과 원의 한 점을 이용하여 원을 생성합니다.'를 클릭 후 원의 중심이 될 곳을 클릭한다.

처음 클릭이 원의 중심이다. 그 후 마우스 커서를 옮기면서 원하는 원의 반지름이 나오면 또 클릭하면 된다.

원이 그려졌으면 Esc 키를 눌러 나온다.

2-1. 원 반지름 길이 입력 방법

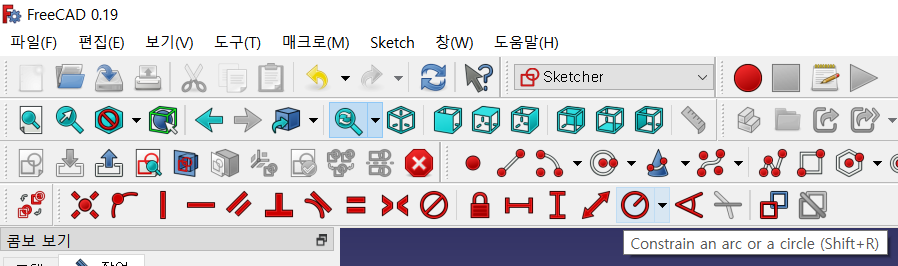

위쪽에 보면 사각형 치수 입력할 때 사용했던 ↔ 오른쪽에 원이 있을 것이다.

Constrain=~에게 (~하지) 못하게 하다, ~에게 (~을 하는 것을) 제한[제약]하다

Constraint 1. 제약(이 되는 것) 2. 제한, 통제

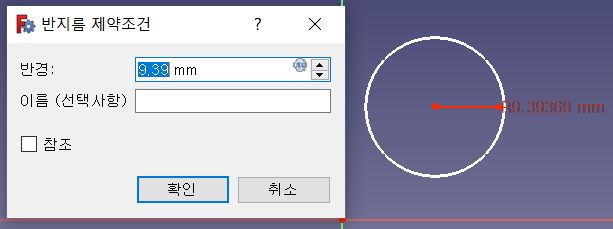

원의 중심은 클릭이 안되고 원만 클릭이 된다. 원 치수 넣기 도구를 클릭 후 원에 마우스 커서를 갖다 대면 하얀 선에서 노란 선으로 바뀐다. 반지름 제약조건 창이 뜨면 반경을 입력하면 된다. 나는 10을 입력하고 확인을 눌렀다.

혹은 원을 클릭해 선이 초록색인 상태면, 바로 반지름 제약조건 창이 뜬다.

2-2. 반지름 길이 변경 방법

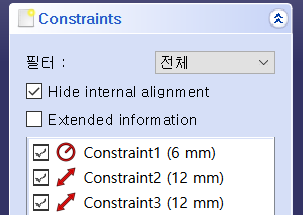

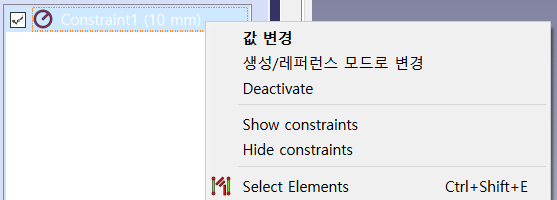

왼쪽 콤보 보기 창의 작업에서 Constraints를 보면 원 모양 그림과 함께 치수 mm가 있을 것이다. 클릭 후 마우스 오른쪽 클릭을 하면 값 변경이 뜬다. 원을 선택하면 오른쪽 반지름을 나타내는 치수 선이 빨간색에서 초록색으로 바뀌니 혹시 여러 원이 있으면 색깔 달라지는 것으로 보고 내가 무엇을 선택했는지 알 수 있다.

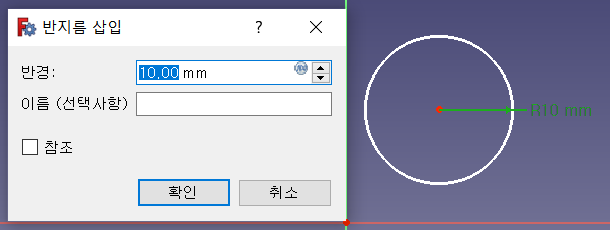

값 변경을 누르면 반지름 삽입 창이 뜨니 반경 숫자를 입력하고 확인을 누르면 반지름 길이를 변경할 수 있다.

2-3. 원의 제약 조건 3가지

직사각형과 달리 원의 제약 조건은 3가지이다. 원 생성 클릭 후 원의 중심을 생성하려고 원점(0,0)이나 X축, Y축에 갖다 대면 Ø 기호가 뜨며 원의 중심이 생성 안 된다. 따라서 원의 제약 조건은 3가지 경우밖에 없다.

원 구속 조건 3가지

첫째, 원의 반지름

둘째, 원의 중심 위치와 X축과의 거리

셋째, 원의 중심 위치와 Y축과의 거리
