6) 프리캐드 도형 사각형 그리는 법 제약조건 치수 넣는 법 치수 변경 방법

프리캐드를 처음 접하는 사람은 아주 기초적인 것도 몰라 헤맨다. 비전공자가 처음 시작할 때 꼭 읽어야 하는 안내 가이드를 작성해봤다.



스케치 생성에 들어간 상태일 때의 화면 기준으로 설명하겠다.

4) 프리캐드 시작하기 - 스케치 생성하는 법에서 했듯이 XY평면을 생성한 상태면, 위쪽에 워크벤치가 Sketcher 상태로 바뀌어 있을 것이다.

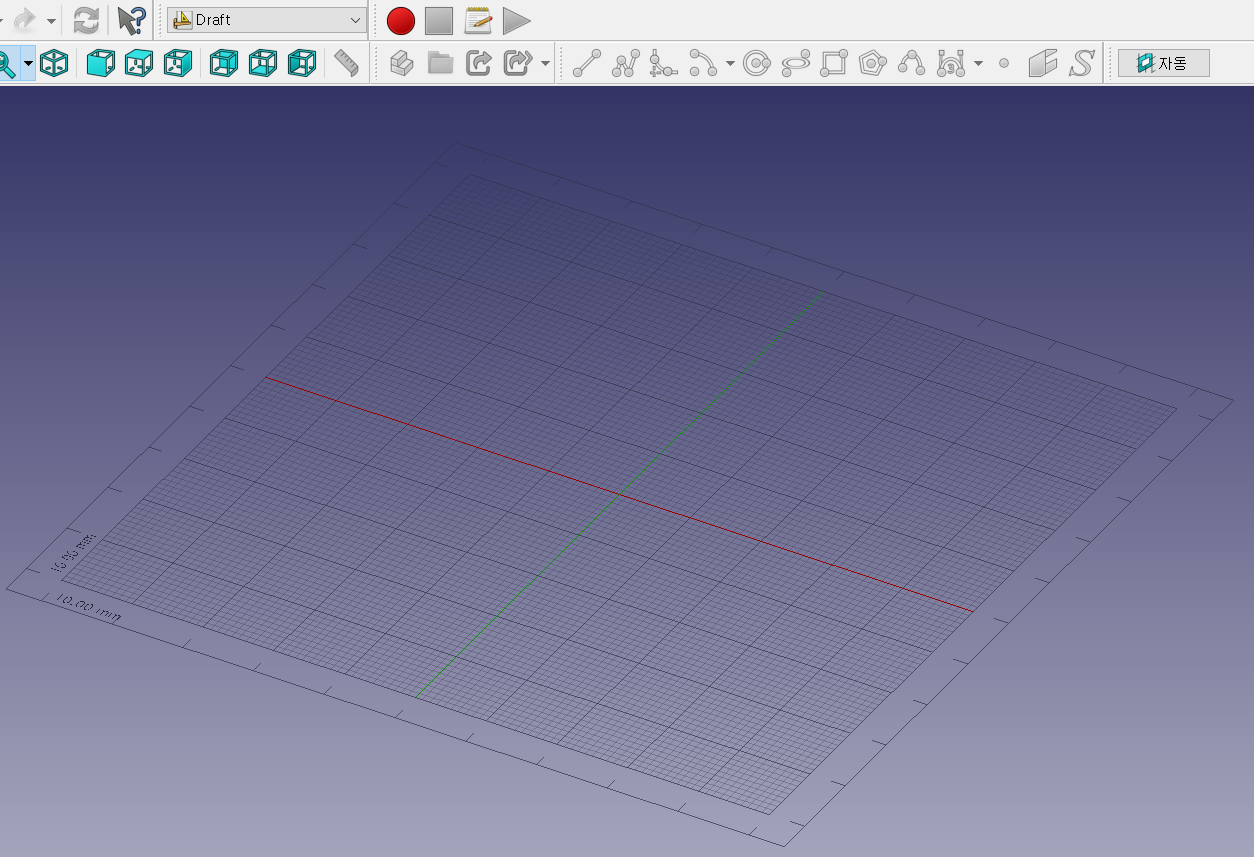

참고로 워크벤치 Draft를 누르면 아래와 같이 촘촘한 망이 생성된다.

1. 사각형 그리기 - 6)에 있음

2. 원 그리기 - 7)에 있음

3. 직선 그리기 - 8)에 있음



1. 직사각형 그리기

참고 : 아이콘 목록은 왼쪽의 세로 점선을 클릭 후 드래그하면 옮길 수 있다.

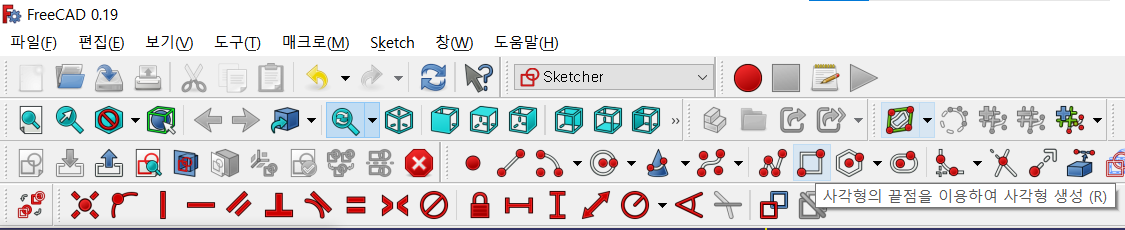

'사각형의 끝점을 이용하여 사각형 생성 (R)'을 클릭 후 사각형을 그리고 싶은 한 모서리(점선)를 클릭한다.

(0,0) 좌표에 마우스를 갖다 대니 빨간색 점이 노란색 점으로 바뀐다.

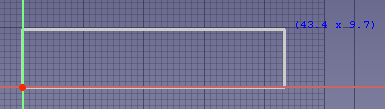

(0,0) 좌표 클릭 후 마우스를 움직여 원하는 형태의 직사각형이 되면 클릭해 직사각형을 만든다.

치수 넣어 길이 바꾸면 되니 꼭 정밀하게 안 그려도 된다.

1-1. 치수 넣는 법

직사각형 그렸는데도 마우스에 직사각형 만들기 네모창이 있을 것이다. Esc를 눌러 취소한 뒤 위쪽을 본다.

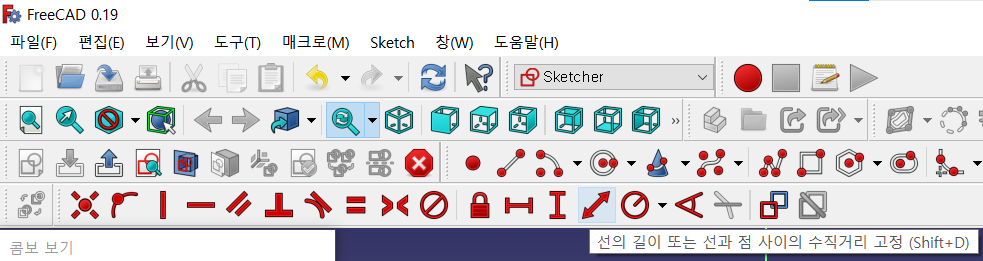

'선의 길이 또는 선과 점 사이의 수직거리 고정 (Shift+D)'을 클릭 후 아까 만든 직사각형의 한 모서리를 클릭한다.

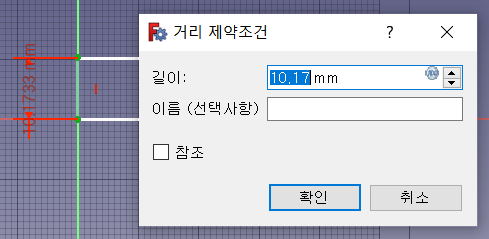

순서는 상관없긴 한데 점-점을 클릭하면 2번 클릭만에 거리 제약조건 창이 나오고,

직사각형의 한 면(직선)을 클릭하면 1번 클릭만에 거리 제약조건 창이 나온다.

빨갛게 어디 거리인지 표시되니 안 보이면 가려진 것이니 거리 제약조건 창을 움직여서 어디의 길이 치수를 적는지 봐보자. 나는 10으로 입력하고 확인 눌렀다.

만약 치수가 직사각형 안쪽에 있어 보기 불편하다면, Esc를 눌러 ↔ 상태를 해지 후 치수에 마우스를 갖다 대면 노랗게 변한다. 노랗게 변한 치수를 클릭 후 드래그하면 치수가 옮겨진다.

1-2. 치수 변경 방법

콤보 보기 창에서 스크롤을 아래로 조금 내리면 Constraints 가 있다.

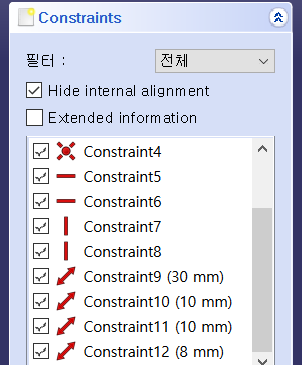

그 창에서 또 스크롤을 좀 내리다 보면 방금 입력한 치수인 10 mm와 40 mm 가 표시된 Constraint가 있다.

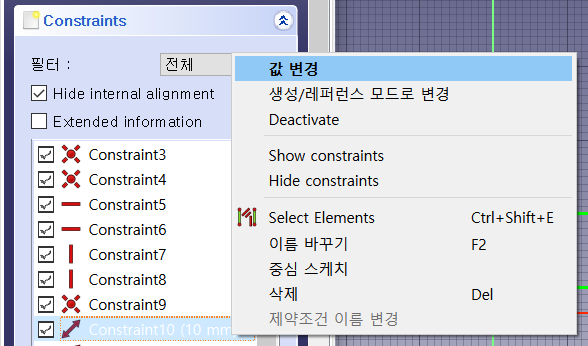

변경하고 싶은 Constraints를 클릭 후 마우스 오른쪽을 누르면 맨 위에 값 변경이 뜬다. 값 변경을 누른다.

이미 Constraint를 클릭했을 때부터 오른쪽 스케치에 해당하는 길이가 빨간색에서 초록색으로 바뀌었을 것이다. 정사각형같이 2면의 길이가 같을 경우 스케치 치수 변경하고 싶을 때 헷갈리니 초록색 보며 값 변경하면 된다.

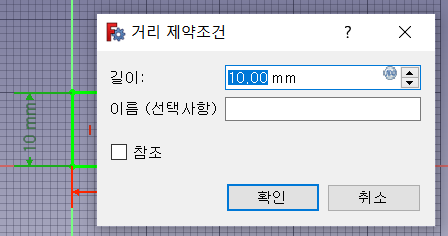

거리 제약조건 창이 뜨면 처음 치수 넣었을 때처럼 길이 넣고 확인 누르면 된다.

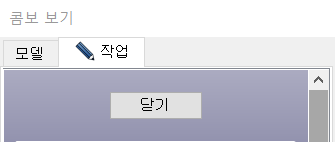

사각형 다 그렸으면 왼쪽 콤보 보기 창의 작업 창에서 닫기를 눌러 나오면 된다.

1-3. 직사각형의 제약 조건

제약 조건이 2가지인 경우, 3가지인 경우와 4가지인 경우로 나뉜다.

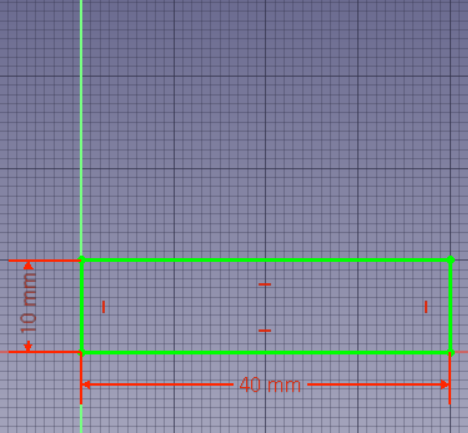

1-3-1. 제약 조건 2가지

2가지인 경우는 (0,0) 좌표에 직사각형에 한 모서리가 있는 경우이다.

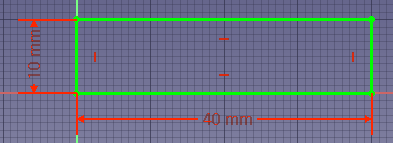

직사각형 한 면은 점과 점을 클릭해 10mm 치수를 입력했고, 다른 한 면은 면의 직선을 클릭해 40mm 치수를 입력했다.

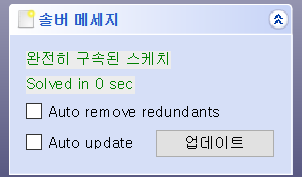

가로 세로 길이를 입력했으면 직사각형 크기가 고정된 것이다. 그러면 왼쪽 콤보 보기 창에 완전히 구속된 스케치 Solved in 0 sec이라고 나타난다. 더 이상 고정할 게 없다는 것이다.

직사각형 구속 조건 2가지

첫째, 가로 길이

둘째, 세로 길이

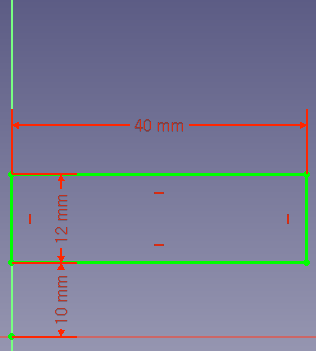

1-3-2. 제약 조건 3가지

3가지인 경우는 XY평면일 때, 직사각형 중 한 면이 X좌표축 혹은 Y좌표축에 접선이 있을 경우이다.

두 면 중 한 면만 좌표축에 접한다.

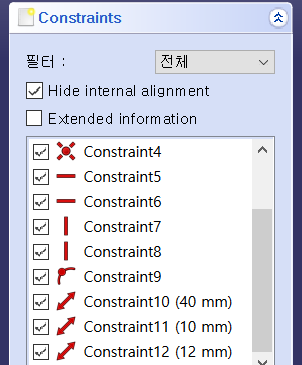

직사각형 구속 조건 3가지

첫째, 가로 길이

둘째, 세로 길이

셋째, 직사각형 한 면과 X축 혹은 Y축과의 거리

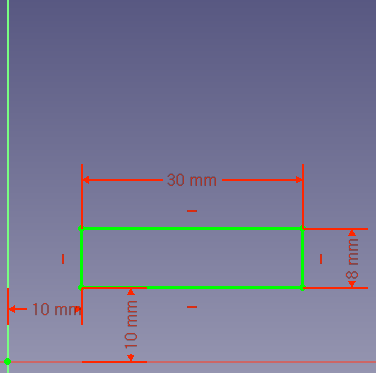

1-3-3. 제약 조건 4가지

4가지인 경우는 XY평면일 때, 직사각형 그 무엇도 X좌표축과 Y좌표축에 접점(접선)이 없을 경우이다.

'선의 길이 또는 선과 점 사이의 수직거리 고정 (Shift+D)'인 ↔를 클릭해 치수를 4개 넣어 직사각형을 구속해야 한다.

직사각형 구속 조건 4가지

첫째, 가로 길이

둘째, 세로 길이

셋째, 직사각형 한 면과 X축과의 거리

넷째, 직사각형 한 면과 Y축과의 거리
