건축 관련 설계 프로그램을 배워보지 않은 상태에서 프리캐드를 처음 접하는 사람은 아주 기초부터 어렵고 모른다.(은 나) 새로 배운 거 정리할 겸 하나하나 처음부터 차근차근 포스팅하려고 한다.

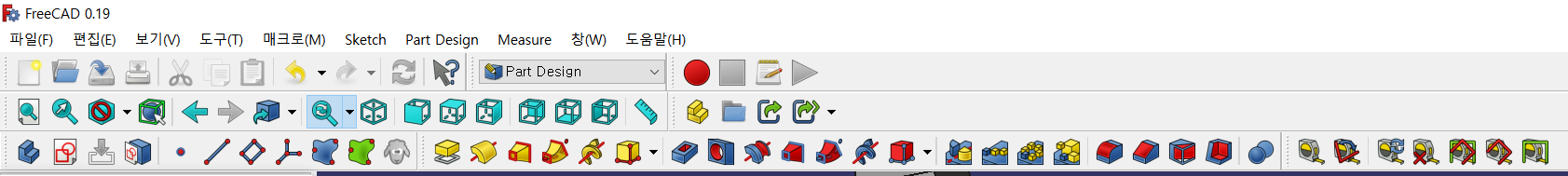

프리캐드의 위쪽을 보면 아이콘들이 엄청 많다.
| 파일(F), 편집(E), 보기(V), 도구(T), 매크로(M), Sketch, Part Design, Measure, 창(W), 도움말(H) |
우선 파일~ 메뉴들 아래에 있는 네모 박스 창이 무엇인지부터 알아보겠다.

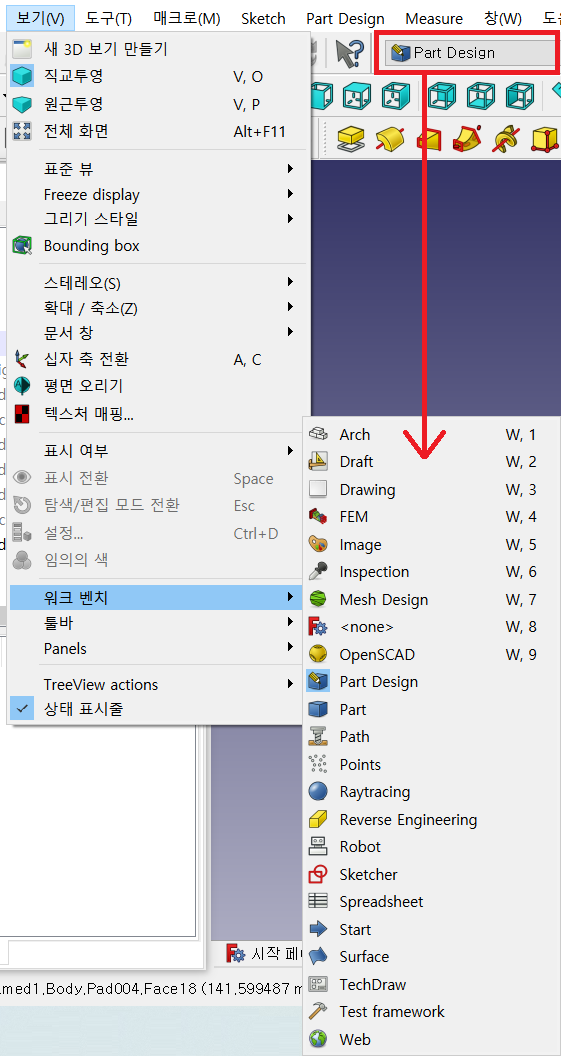

네모 박스를 워크 벤치라고 부르는데, 보기-워크 벤치에서 모드(Mode) 리스트를 볼 수 있다.
참고로 네모 박스 안에 ▼ 역삼각형 있는 버튼을 드롭다운 메뉴(풀다운 메뉴)라고 한다.
Arch -> 건축도면 작성하는데 유용한 도구
Complete -> Workbench 전체 도구를 한군데 모아둠.
Draft -> 3D공간에서 2D 도형을 만드는데 필요한 도구
Drawing -> 2D 도면을 생성하여 출력을 위한 Mode
Fem -> 해석을 위한 전처리 단계인 Mesh를 생성하는 도구
Image -> 기존의 이미지(png, jpg, gif등)를 이용하여 평면을 만드는 도구
Inspection -> 오리무중? (검사를 위한 도구를 만들 계획인지 아직은 없음)
Mesh Design -> Mesh data를 불러오고 내보낼 수 있는 도구.메시 자르기, 굴곡계산 도구
Part -> 3D 데이터의 생성, 회전, 대칭복사, 면치기, 라운딩, 체적(합치기, 빼기, 교차)편집 도구
Part Design -> 2D sketch를 이용하여 3D 모델을 생성하기 위한 도구
Points -> 정점의 좌표를 불러들일 수 있는 도구
Raytracing -> 고화질로 외부 렌더링 이미지를 내보낼 수 있는 도구
Robot -> 6축 로봇의 움직임에 대한 시뮬레이션
Sketcher -> 2D sketch를 사용할 수 있는 도구
Start -> FreeCAD를 초기 실행 할 때 FreeCAD의 각종 정보를 볼 수 있는 Web화면
Test framework -> 현재 생성된 도형, 도면 등에 대한 오류 검출 도구
Web -> 인터넷 서핑이 가능한 Web 브라우저
이렇게 봐도 잘 모르니, 모든 모드(Mode)를 익히고 캐드 작업을 시작하려는 것보다는 한번 훑어보고, 캐드 작업하며 자주 모드 설명을 보는 것이 좋다.
어떤 모드를 자주 쓰냐는 분야마다 다르다. 건축 분야에서 자주 쓰는 모드가 있고, 기계 분야에서 자주 쓰는 모드가 따로 있다.
아이콘은 너무 많고, 캐드 기초 설명할 때 등장하는 아이콘을 그때그때 설명하는 것이 효율적이므로 일일이 설명은 여기서 안 하겠다.
